射频导纳料位开关原理及选型注意事项!

作者:管理员   时间:2022-02-24 11:13:20  来源:本站   浏览:2108次

射频导纳技术主要通过检测物质的介电常数和电导率实现液位检测的。当被测介质的电导率较大时,电容式产品会由于被测介质粘附在传感器上而产生误差。但导纳式产品通过同时检测电容和电阻可以消除这种误差。射频导纳物位开关仅能用于介电常数≥1.6的物位测量,所以测量介质应具有一定的介电常数。射频导纳物位开关为接触性测量,故被测物料不能过大,以免射频导纳探头被砸弯损坏,所以其不适合用于密度和颗粒较大介质的测量。在测量非导电性介质时,应尽量选用带有绝缘层的探头,以防介质中混进腐蚀性物质,腐蚀测量探头。对于绝缘式探头,应考虑介质的温度与压力影响。但温度与压力有一个对应的曲线范围,不在曲线范围内工作则介质会破坏绝缘层,使介质通过绝缘层渗透到探杆处结晶,影响测量结果。另外,在直径较大的非导电介质容器中,为提高测量的灵敏度和准确度,可选用带辅助电极的探头,或者将射频导纳料位开关尽量安装在容器的边缘。如果物料的黏度较高时,物料在探杆与接地管参考电极之间的流动速度会受到限制,使得管中物位不能真正代表罐中的实际物位,此时在选用射频导纳料位开关时应慎重。射频导纳料位开关是点位接触式测量,在安装位置确定的情况下,需要根据罐体的情况选择合适的插入深度及保护极长度。插入深度是仪表能否精准测量物位的关键,一般以探头能完全接触到物料为宜,插入深度的长短也取决于仪表是否会受物料冲击的影响、损坏等等。


射频导纳料位开关探头接触到物料时绿灯常亮原因
射频导纳料位开关探头接触到物料时绿灯常亮原因:1,电子模块松动导致与探头未接触;2,灵敏度调节过低;3,在电子模块无松动,灵敏度重调无效的情况下,故障原因为电子模块损坏;故障处理方法:1,紧固电子模块,2,重新进行灵敏度调节,3,更换电子模块。

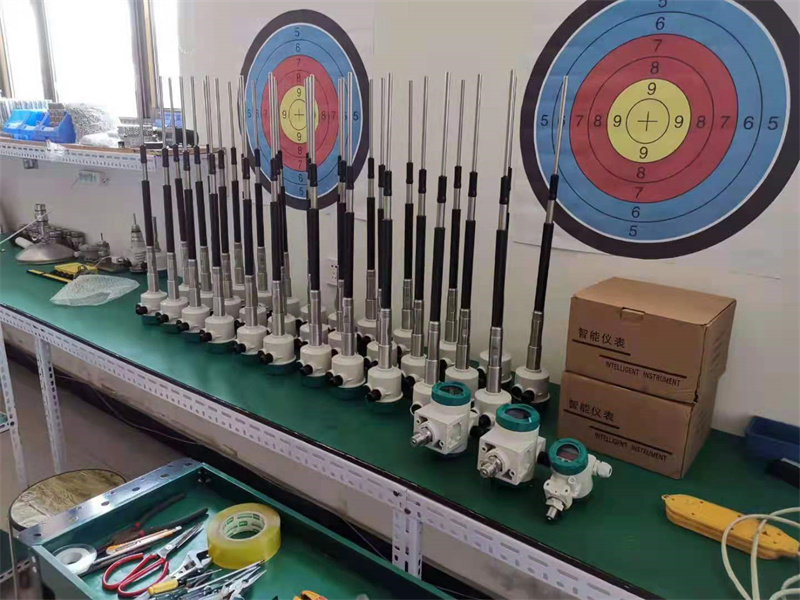

通用型射频导纳料位开关
通用型射频导纳料位开关具有较强的通用性,是所有种类中应用场广泛的一种,其性价比较高,通常安装于电厂除尘电袋与输灰系统轻灰灰斗、仓泵、煤粉收灰料仓、烟气脱硫装置烟尘仓、以及烧结脱硫装置石灰石料仓等等,主要用于粉煤灰、固体颗粒、液体、粘附性物料的测量。
射频导纳料位开关红灯和绿灯交替闪烁的原因分析
射频导纳料位开关红灯和绿灯交替闪烁的原因分析:1,灵敏度处于临界状态;2,电子模块松动导致与探头接触不良;3,罐体内物料波动频繁;故障处理办法:1,重新进行灵敏度调节,适当降低或提高灵敏度;2,紧固电子模块;3,调节继电器输出延时,增加仪表延时时间
射频导纳料位开关安装注意事项
射频导纳料位开关安装注意事项:1,不要使壳体与探杆之间有较大的扭力;2,探杆端部应与容器间的距离大于10Omm;3,探杆应安装在远离进料口处;4;若安装在非金属容器内,应有良好的接地;如安装在钢筋混凝土料仓内,仪表接地端应与其中的钢筋连接;5,有异物落下或物料冲击的情况时,应加装防护罩,防护罩可采用圆和半圆形的钢管或角铁,并应具有良好强度(当防护罩距离探杆小于100mm时,应重新调节灵敏度);6,测液状物位时,物料密度应大于240Kg/m3;7,被测物体温度超过200℃时,建议选用分体式结构安装;8,在水平安装时,壳体出线口应在下方。
防护型射频导纳物位开关优点
防护型射频导纳物位开关耐受冲击:不锈钢防护管包裹住探头根部的大部分,使探头能够更耐受物料的冲击,使仪表使用寿命更长。射频导纳物位开关便于观察:采用外置双色LED指示器,表头可旋转以实现LED佳的角度朝向,非常便于仪表人员远程观察。射频导纳物位开关简单可靠:采用模块化设计技术,安装简单、维护方便、可靠性高。射频导纳物位开关品质保证,有效确保产品品质和高可靠性。
