固体介质测量选择射频导纳料位开关还是音叉液位开关?

作者:管理员   时间:2022-06-02 09:50:12  来源:本站   浏览:2050次

有用户询问石灰石粉料位报警是选择射频导纳料位开关还是音叉液位开关?首先我们来了解什么是射频导纳料位开关?什么是音叉液位开关

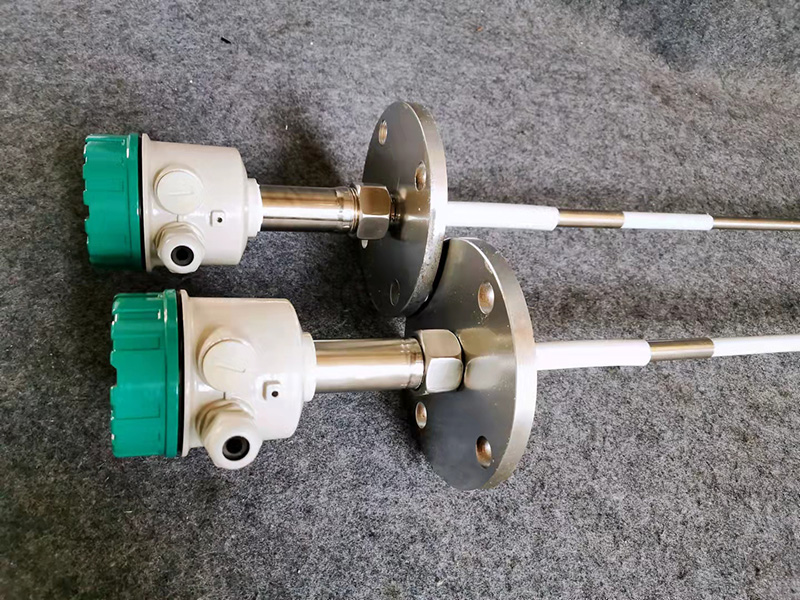

射频导纳料位开关射频导纳料位开关是通过探头感知其与储罐体间电抗(容抗和阻抗)的变化实现物位测量和控制的。其内部电子单元,由探头测量极与空载罐体间的电抗共同构成平衡电桥电路并产生一个稳定振荡信号。当被测介质覆盖探头测量极时,会引起探头测量极与罐体间的电抗变化,导致电桥电路不平衡而停止产生振荡信号,后级电路检测到这一变化从而输出报警信号。该振荡信号作为射频信号施加在探头测量极的同时,还经过1:1的电压跟随器后送往探头的保护极,测量极与保护极的射频信号具有等电位、同相位、同频率又互相隔离。当探头有挂料时,测量极与保护极之间因为没有电势差而形成电气隔离确保保护极的信号变化不影响检测,使探头测量极上电抗的变化只能由探头测量极与罐体间的物料决定,从而使探头上的挂料不会影响正常检测。


射频导纳料位开关适用范围具体来讲,射频导纳料位开关主要应用于以下工业场合的料位测量:

    1、电力行业:煤堆、原煤仓、燃料仓、仓泵、灰库等。

    2、冶金行业:矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等。

    3、化工行业:原料和中间体料仓、反应罐、固体料仓、分离器等。

    4、造纸行业:原料仓、储料塔、干燥鼓、化学物料存储仓等。

    5、水泥行业:石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等。

    6、其他:采石场、食品、制药、环保、造船等行业等。

音叉液位开关:音叉液位开关是基于悬臂梁的振动原理和检测叉体浸泡于介质时振动频率变化的设计原理设计的。通过采用压电器件实现叉体的振动驱动与检测的。在压电陶瓷的驱动下,音叉叉体以一定机械谐振频率振动。当与被测液体发生接触,叉体的谐振频率便会明显降低,振动频率的变化,直接反映在压电检测器件的输出信号上,再由检测电路对该振动频率的变化进行判别并输出一个开关信号。在测量高点时,当叉体接触到液体介质,仪表会产生报警信号;在测量低点时,若液体介质低于叉体位置,则仪表也会产生报警信号。至于是将音叉液位开关安装在高点、低点,还是高低点都需安装,则视作业现场的需求而定。


音叉液位开关适用范围

音叉液位开关在水利、化工、环保、电力、食品、医疗等行业的容器、槽罐和各种管道的液位测量中有着广泛地应用。


综上所述固体粉体料位还是选择射频导纳料位开关较好一点,音叉的探头震动的振幅比较灵敏,容易积料,如果粘料可能继电器不跳,容易误报。用射频导纳就没这个问题,射频导纳料位开关防挂料 :电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。音叉一般测流动性好一点的小颗粒或者液体,石灰粉容易吸水受潮还是比较容易粘到查体上面,一般用来测量液体介质。




拓展阅读<<


射频导纳料位开关探头上有无物料变化时仪表无响应
射频导纳料位开关探头上有无物料变化时仪表无响应,原因分析:1,电子模块松动导致与探头未接触,2,灵敏度调节出现偏差,3,探头上出现强电磁干扰,处理办法:1,紧固电子模块,2,重新进行灵敏度调节,3,排除干扰源。
射频导纳料位开关探头未接触到物料时红灯常亮故障原因分析
射频导纳料位开关探头未接触到物料时红灯常亮故障原因分析,1,灵敏度调节过高;2,探头测量极接触到料仓壁;3,探头内部短路;4,在探头测量极无接触仓壁,探头无内部短路,灵敏度重调,无效的情况下,故障原因为电子模块损坏,故障处理措施:1,重新进行灵敏度调节;2,拆下仪表进行检查并调整安装位置;3,拆下仪表分别测量检测极、保护极、过程连接间对地电阻,正常时应≥10MS,否则寄回维修;4,更换电子模块。
射频导纳料位开关原理
射频导纳料位开关利用电桥原理,其内部的电子单元由探头测量极与空载罐体间的电抗共同组成平衡电桥电路并产生一个稳定的振荡信号。当被测介质覆盖探头的测量极时,便会引发探头测量极与罐体间的电抗变化,导致电桥电路不平衡,从而停止产生振荡信号,再由后级电路检测到这一变化后输出信号报警。该振荡信号作为射频信号施加在探头测量极的同时,再经过1:1的电压跟随器送往探头的保护极。测量极与保护极的射频信号具有等电位、同相位、同频率又互相隔离的特性。当探头有挂料时,测量极与保护极之间因为没有电势差而形成电气隔离确保保护极的信号变化不影响检测,使探头测量极上电抗的变化只能由探头测量极与罐体间的物料决定,从而使探头上的挂料不会影响正常检测。
射频导纳料位开关安装注意事项
射频导纳料位开关安装注意事项:1,不要使壳体与探杆之间有较大的扭力;2,探杆端部应与容器间的距离大于10Omm;3,探杆应安装在远离进料口处;4;若安装在非金属容器内,应有良好的接地;如安装在钢筋混凝土料仓内,仪表接地端应与其中的钢筋连接;5,有异物落下或物料冲击的情况时,应加装防护罩,防护罩可采用圆和半圆形的钢管或角铁,并应具有良好强度(当防护罩距离探杆小于100mm时,应重新调节灵敏度);6,测液状物位时,物料密度应大于240Kg/m3;7,被测物体温度超过200℃时,建议选用分体式结构安装;8,在水平安装时,壳体出线口应在下方。
射频导纳料位开关红灯和绿灯交替闪烁的原因分析
射频导纳料位开关红灯和绿灯交替闪烁的原因分析:1,灵敏度处于临界状态;2,电子模块松动导致与探头接触不良;3,罐体内物料波动频繁;故障处理办法:1,重新进行灵敏度调节,适当降低或提高灵敏度;2,紧固电子模块;3,调节继电器输出延时,增加仪表延时时间
射频导纳料位开关仪表现地状态与DCS输出状态相反原因分析
射频导纳料位开关仪表现地状态与DCS输出状态相反原因分析:1,继电器常开常闭接点接反,2,高低位模式设置错误;故障处理办法:1,重新接线,2,检查高低位模式设置状态。
