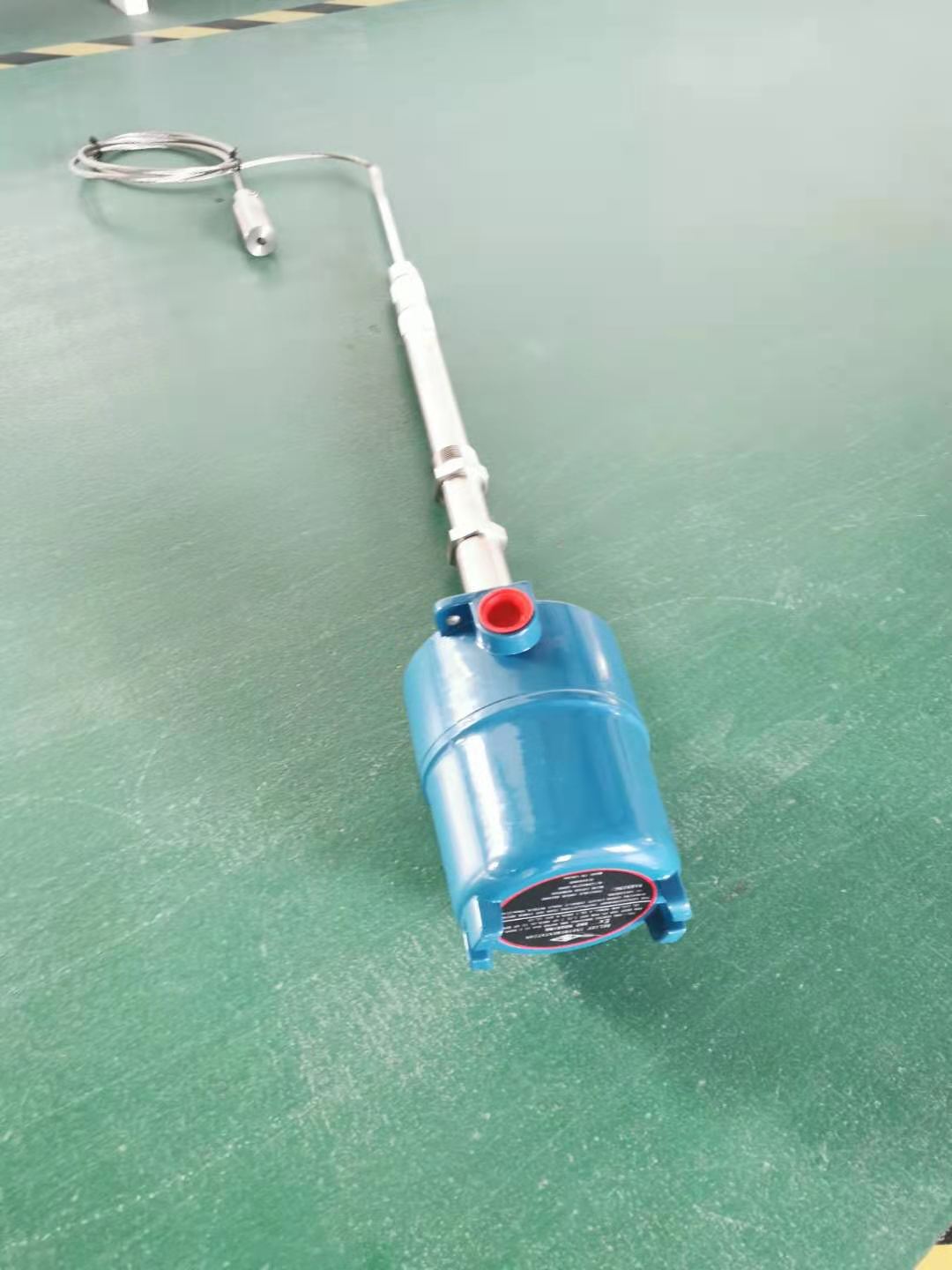

射频导纳料位开关的工作原理及用途了解一下！
作者：超级管理员 时间：2022-01-14 10:25:32 来源：本站
浏览：2222次
随著工业自动化程度的不断提高 ，物位开关已被越来越多地用于工厂生产 ，大大方便了工厂的生产和管理 。
与其它物位开关相比 ，射频导纳料位开关具有较强的稳定性 ，即使在环境变化较大的情况下，也不影响使用效果 。
当前射频导纳料位器广应用于灰浆，煤粉，固体，颗粒，粘附材料的测量等领域 。
射频导纳料位开关的工作原理是通过探测探头来检测其与储罐之间的电抗(容抗 和阻抗 )变化 ，实现物位的测量和控制 。
它的内部由探头测量极和空载箱之间的电抗组成了平衡电桥电路，并产生稳定的振荡信号 。
在被测介质覆盖探针测量极时，造成探头测量极和油罐之间的电抗变化 ，造成电桥电路不平衡，停止产生振荡信号 ，并在后级电路检测到这种变化 并输出报警信号 。
将振荡信号作为射频信号加在探针测量极上，通过电压跟随器1∶1后送到探针的保护极，测量极与保护极的RF信号具有等电位同频率隔离 。
在装入探头后，由于测量极和保护极之间没有电位差 ，造成电气隔离，确保保护 极的信号变化不影响检测 ，使探头测量极上电抗的变化 只能由探头测量极与罐体的材料决定 ，从而使探头测量极与罐体的材料决定电隔离 。
射频导纳料位开关主要用于下列工业场合的料位测量 ：
1.电力工业 ：煤堆 .原煤 仓.燃料 仓.仓泵 .灰库 等。
2.冶金工业 ：矿料库.矿石破碎机.原料 仓.辅助 料仓 .高炉 .氧化铝粉 仓.电解 缓冲 槽等。
3.化学工业 ：原料 及中间体 仓库 .反应罐 .固体 料仓 .隔板 等。
4. 造纸工业 ：原料 仓.储存 塔.干燥机 .化学材料 储存 仓等。
5. 水泥 工业 ：石料 仓.生料仓 .水泥仓 .煤粉 仓.炉渣 储存 仓等。
6.其他 ：采石场 .食品 .环境保护 .造船工业 等。
