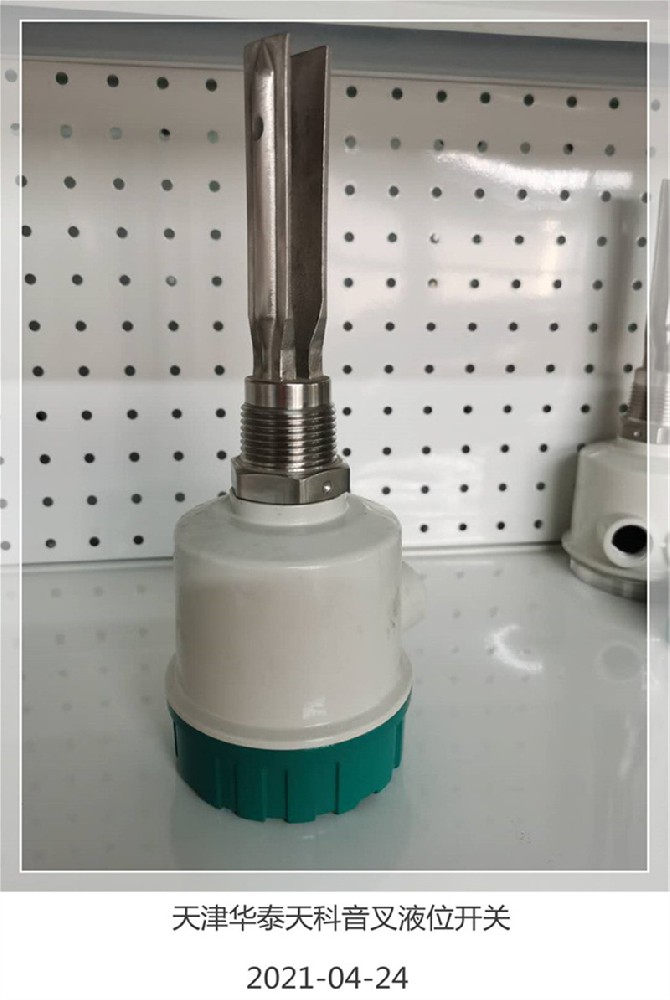

近期，有小伙伴在问，音叉式液位开关中音叉是什么东西？今天小编来给大家讲一讲。音叉式液位开关是一种新的液位开关。音叉由晶体激励产生振动，当音叉被液体浸没时振动频率发生变化，这个频率变化由电子线路检测出来并输出一个开关量。音叉(tuning fork)是呈“Y”形的钢质或铝合金发声器。各种音叉可因其质量和叉臂长短、粗细不同而在振动时发出不同频率的纯音。音叉的用途很广，可以用在音乐乐器，电动机械表，医疗用途，雷达枪校准，工业用途等。我们的音叉式液位开关就是工业用途。
音叉液位开关的测量原理是通过安装在音叉基座上的一对压电晶体，使音叉在一定的共振频率下振动。当音叉与测量介质接触时。音叉的振幅和频率将发生突变，智能电路将检测到这一变化，并将其转换为开关信号。音叉液位开关又称电是浮球液位开关的升级产品，因结构、湍流、搅拌、气泡、振动等原因不能使用浮球液位开关。由于音叉液位开关没有活动部件，因此不需要维护和调整。音叉液位开关是罐、容器和管道中各种液体的限位测量限位开关。在清洗过滤系统、冷却剂罐和润滑油罐中使用时，具有溢流保护功能和泵的空转保护功能。
音叉液位开关的结构很简单，安装也不难，然而简单的音叉液位开关安装时也有其需要注意的地方，可以说正确的安装方法直接影响产品的使用时长，今天小编来给大家说一说安装须知事项。音叉液位开关安装说明：1.避免物料粘结，防止齿叉振动。2.结疤时，齿叉与罐壁之间应有足够的空间。3.用于液位监测的仪器，检测点根据所需的监测或控制高度确定。4.对于低粘度液体，音叉头可自由分离二和工艺介质，可按上图所示的任何位置安装。
当音叉液位开关出现故障时，建议仪表人员先检查输出信号，因为在大多数情况下，可以通过输出信号检查故障原因，进一步处理相应的故障现象。音叉液位开关使用时间长，但在运行过程中可能会出现一些故障。故障主要发生在电子部件、电源、安装位置和振动叉体上。如果出现音叉液位开关高液位灯一直亮：1，叉体损坏。请检查叉体是否受损或被严重腐蚀。
目前，市场上的音叉液位开关的种类有很多，不过它的安装方法大都大同小异，今天小编以津制仪表的产品为例，为大家介绍音叉液位开关安装示意图以及标明安装过程中需要注意的地方，让您在安装少避免遇到一些不必要的问题。安装音叉液位开关时，叉体表面应与液体升降或流动方向一致，以避免因为介质，对叉体阻力引起的测量误差，安装前，应再次确认仪表型号是否符合现场环境要求(如工艺压力、工艺温度、介质等。化学性能等)，确保仪器安装后能正常使用。一般地音叉液位开关可根据需要安装在任何位置，通过水平、垂直或倾斜安装。但是，当被测介质粘稠时，仪器应垂直安装，以减少或避免材料悬挂。
昨天小编在整理用户询问的问题时发现，有小伙伴在问，拿到音叉液位开关后，需要进行检验吗？还是直接可以使用？今天小编来说一说音叉液位开关的检验方法！1，打开音叉液位开关壳盖后，可以看到电子模块上端子、指示灯及调整元件的分布。2，当K向下拨时音叉液位开关作为上限位检测，此时音叉浸入液体时负载通电。K向上拨时音叉液位开关作为下限位检测，此时音叉露出液体时负载通电。限位开关出厂时设置为上限位检测。音叉液位开关的灵敏度出厂时已标定好，请用户在一般情况下不要调整。如果测量密度极低的液体请用户在厂家指导下标定。
防爆型音叉液位开关中继电器的线圈工作电压为DC12V，电阻约为310欧，- -般由我厂供货，型号为LD -ZD,触点容量为AC220V 1. 5A,也可改用相应电压的灯泡。由于继电器座内接有吸收二极管，所以应严格按此图接线。防爆型音叉液位开关的安装使用注意事项订购防爆型音叉液位开关注意事项：1，弄清危险场所 易燃介质的成分、场所区域划分;按照GB3836* 1-83规定,查出防爆级别及温度组别。2，应选择防爆等级比易燃介质等级或温度组别高或相同的产品。
防爆音叉液位开关安装：1音叉液位开关应安装应与水平向下成20o夹角以增加感应灵敏度，减小下料冲击。2开关安装避免靠近入料口，以减少下料损坏音叉；若开关安装在靠近入料口处，请在开关上方200mm处加装一块4″宽的保护挡板。3室外安装时，接线盒的出线接线口须朝下。4送电时应确认使用电压正确。5被控制线路负载必须与开关接点容量相匹配。6入料口为非中心入料时，须考虑安息角。7运输、安装、使用中要使音叉免受变形、挤压、折损等外力影响，否则会造成损坏。8粘度（＞2000mm2/s） 液体安装时要使音叉部分与桶壁、管壁距离加大至无液体粘连。9安装或者移动音叉液位开关的过程中，应尽量避免用手抓叉头，更要注意叉头不能大力磕碰硬物，以免造成叉头变形导致测量失效。
