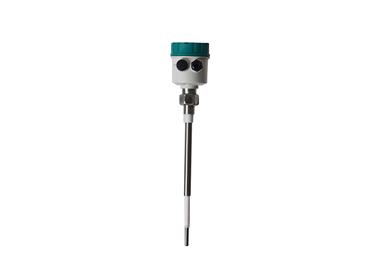

射频导纳物位计由一个电子仪表和传感器组成，传感器的形式有多种。不同种传感器可以应对不同的测量要求。电子仪表集成了电源盒、数据显示器、和控制电路等内容。

　　射频导纳物位计是从电容式物位测量技术发展而来的，在测量中通过传感器把容器和被测介质连接进仪器内部的振荡电路中，把具有导电性的被测介质作为一个电容。电容的容量大小与被测介质浸没传感器的高度相关，当被测介质高度发生变化时电容也随之发生变化，从而影响振荡电路的频率。仪器便可以根距振荡电路频率的变化计算出物位的变化从而得出物位数据，并显示或传输出去。

　　工作形式：液位测量;料位测量

　　传感器形式：硬杆式(≤6m);软缆式

　　电源：24VDC两线制;24VDC/220VAC四线制

　　量程：0-200m

　　精度：±0.5%F.S

　　工作压力：-0.1~0.6MPa(常规)-0.1~6MPa(定制)

　　介质温度：≤1200℃;≤120℃(常温);≤260℃(中温);>260℃(高温);>550℃(定制)

　　输出方式：4-20mA+HRAT;RS-485/232

　　防爆等级：Exd[ia]II CT6

　　1. 接触式测量，可避免粉尘、蒸汽等干扰因素带来的影响。

　　2. 改进设计后增加了补偿装置，可以从数据上过滤掉挂料带来的误差影响。

　　3. 可用于多种介质形式的测量，对于固体、液体、颗粒的测量与安装方式相同。

　　4. 被测介质须具有一定导电性，且要求容器内壁具有导电性。

　　5. 传感器材质多样，可以满足防腐蚀耐高温耐高压的工况环境要求。

　　1. 根据测量料位范围选型。大于6m深度或需采用侧向安装的时候应选用软缆式进行测量，硬杆式的优点在于安装方便，传感器与仪表部分刚性连接，直接固定于容器外壁，无需额外固定点。

　　2. 针对不同介质温度应选择不同耐高温材料，常温、中温、高温和超高温等不同工作环境温度的传感器材质不同。

　　3. 根据电源与输出方式选型，电源分为两线制和四线制，两线制在实际使用中通常采用双绞线，通入仪器的只有一个电线，工程现场布线更简单。四线制则通常为两根电线，但是信号输出稳定性更好。

　　1. 安装应避免传感器直接与容器发生接触，当采用侧安装式应将软缆与容器内壁间隔出一定距离。

　　2. 安装时应避免传感器直接面对进料口或者进料堆积处，以免由于冲击损坏传感器或堆料导致错误测量数据。

　　3. 应确保射频导纳物位计有电路接地方式，通常仪器的振荡电路会经由被测容器完成接地，但当容器采取了与地面绝缘的设计时应保证给仪器一个接地的线路，保证电路的安全性。
