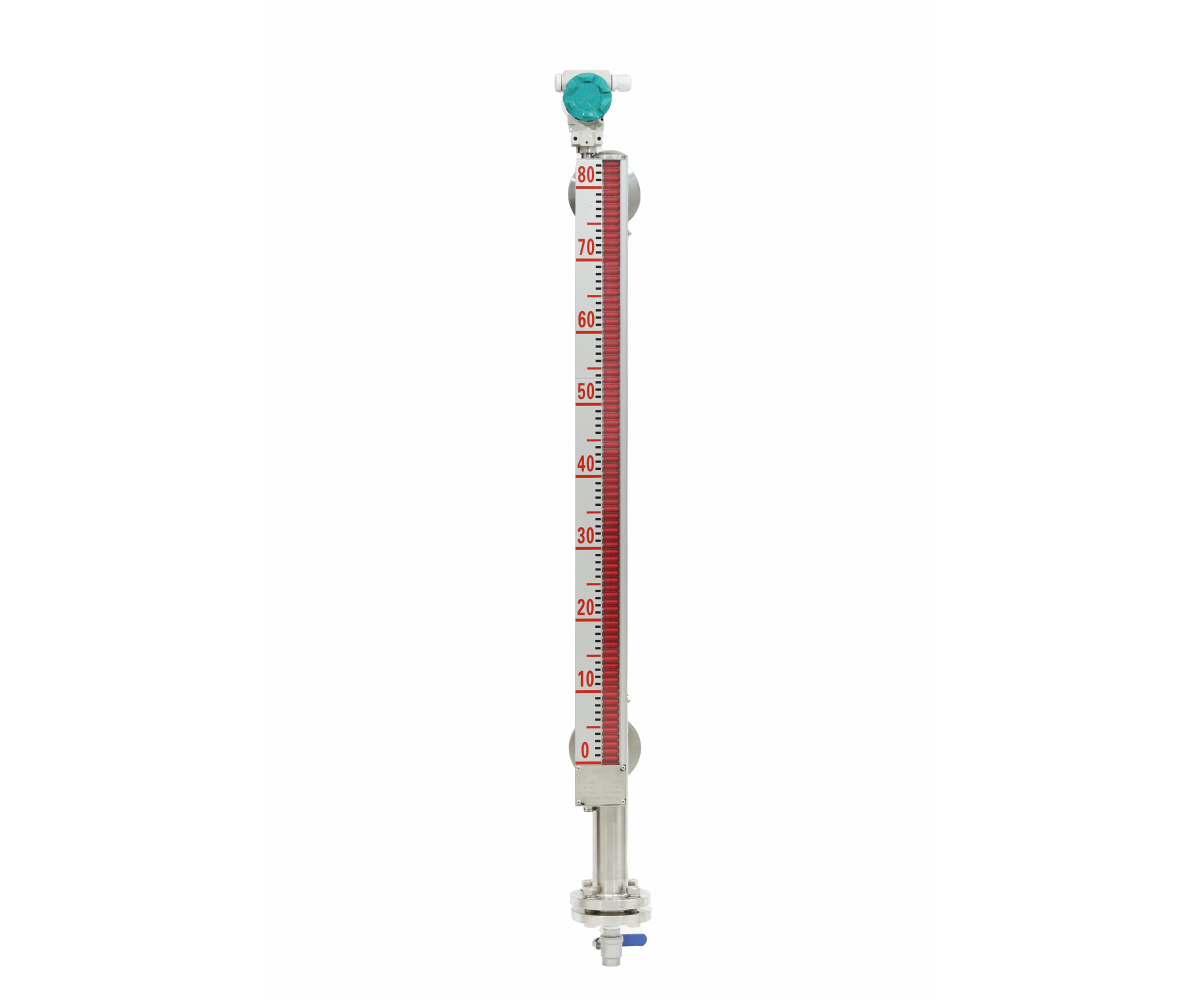

磁翻板液位计由面板、浮筒或浮子、法兰接口等部分组成。常用于各类容器的液位测量，在工业各个领域行业都有普遍运用。其结构与原理简单，根据不同需求有不同材质与形式的改装型号。

　　主要采用液体联通和磁耦合原理实现液位测量。侧安装式利用液体联通原理，令外浮筒液位面与容器内液位水平，借此实现浮筒内浮子与容器内液位的同步变化。同时利用浮子的磁性与面板上的磁翻板磁耦合，从而实现面板翻板的变化与浮子与实际液位同步变化。翻转过来的磁翻板颜色明显便于观察。在顶安装或其他安装形式中浮子位置稍有变化但是原理相同。

　　测量方式：液位测量;界面测量

　　安装形式：侧-侧安装、顶部安装

　　测量范围：0--25m

　　测量精度：±10mm;±5mm;±2mm

　　材质：PP;304;316L;不锈钢衬PTFE;哈氏合金等

　　介质密度：≥0.45g/cm³

　　工作压力：≤25MPa

　　介质温度：≤450℃

　　电源：24VDC两线制;24VDC/220VAC四线制

　　输出方式：就地显示;4-20mA远传;开关点控制

　　防爆等级：Exd[ia]II CT6

　　1. 现场显示液位，显示方式直观，便于各种光照环境下的观察与度数。

　　2. 安装与维护简单，顶安装或侧安装方式只需对应接口安装，安装校准调试简单。仪器仪表不易损坏。

　　3. 方便设置报警限位，可通过物理设置簧片或电子控制参数选择报警液位。可设置上限下限双向报警位置。信号通过线缆可远传可就地显示。

　　1. 应保证浮筒或浮子连接杆保持垂直于水平面。

　　2. 工作环境内应保障无强磁场干扰，不应存在偶尔经过强磁体等情况。

　　3. 安装完成后应当清空容器实现一次液位归零并校准磁翻板液位计。

　　4. 应确保连接口处尺寸匹配，安装正确，安装后应检查接口密封性。

　　5. 安装位置应避免浮子处于进料口或进料出料直接冲击的区域。

　　6. 对于有沉积或粘度液体，应定期检查浮子或浮筒内是否存在挂料问题，防止出现浮子移动不顺畅的情况。
